USB Prüfstecker Für Schäden wird nicht gehaftet ! Anwendung auf eigene Gefahr !

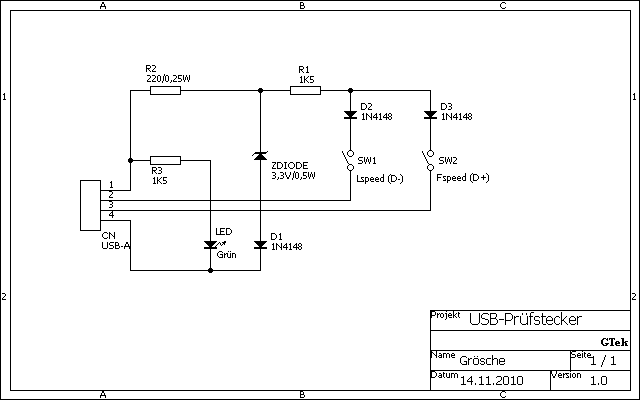

Bauteileliste: 1 x Z-Diode 3,3V/0,5W 1 x LED Grün 2V/2mA 3 x Diode 1N4148 2 x Widerstand 1,5kΩ ¼W 1 x Widerstand 220Ω ¼W 2 x Taster 1 x USB-A Stecker, besser altes USB Memstick Gehäuse	Erläuterung: Der Prüfstecker ist dazu gedacht um z.b. bei einer PC Um o. Aufrüstung die korrekte Belegung der Front USB-Buchse zu testen. Dieser Prüfstecker kann nur die Basisfunktion Testen, also eine falsche Belegung oder die Geräteerkennung. Die Tasten sollten so angebracht werden das diese nicht versehentlich betätigt werden können. R3 ist abhängig von der verwendeten LED, es sollte aber eine Stromsparende LED Verwendung finden.
Gebrauchsanleitung: Der Prüfstecker kann nur dann vollständig genutzt werden wenn eine Betriebssystem auf dem Computer installiert ist welches USB unterstützt. Wenn nicht kann nur die Betriebsspannung zwischen pin1 u. pin5 getestet werden. Hier ausgehend von MS Windows XP. 1. Computer einschalten und System hochfahren lassen. 2. Prüfstecker einführen, wenn LED Leuchtet mit Punkt 3 fortfahren,    wenn nicht Prüfstecker entfernen u. pin1 (Rot,Vcc) u. pin4 (Schwarz,GND) überprüfen. 3. sw1 betätigen und einige Sekunden halten, das Betriebssystem meldet    ein fehlerhaftes USB-Gerät. Das ist richtig da    keine Elektronik zur vollständigen Identifizierung vorhanden ist.    Reagiert das system nicht ist pin2 (Weiß,D-) nicht verbunden. 4. Taste für einige Sekunden loslassen damit das gerät als entfernt    erkannt wird und das gerät vom Betriebssystem entfernen lassen. 5. wie bei 3. nur sw2 betätigen.    Reagiert das system nicht ist pin3 (Grün,D+) nicht verbunden. Leider zeigt XP nicht an was für ein Gerät angeschlossen wurde, darum kann man nicht feststellen ob pin2 u. 3 vertauscht sind.

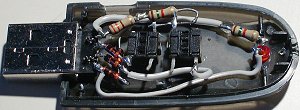

Prototyp Innenansicht Prototyp Außenansicht
Druckansicht Quelle: Eigenkonstruktion
